预制场龙门吊起重机地锚受力计算

本文链接:https://www.hnzyaq.com/cjwt/252.html   发布时间:2020-12-16 01:19:43  点击量:1207

  1、地锚按下表进行设置:

支腿 地锚设置形式 钢丝绳规格 地锚重量(t) 地锚参考尺寸(m)
刚性支腿 预埋地锚 Φ26mm×4条 ≧7.63×4个 1*2*0.68
柔性支腿 预埋地锚 Φ26mm×4条 ≧7.63×4个 1*2*0.68
  2、地锚埋置于原地面以下,采用预埋混凝土地锚方案:

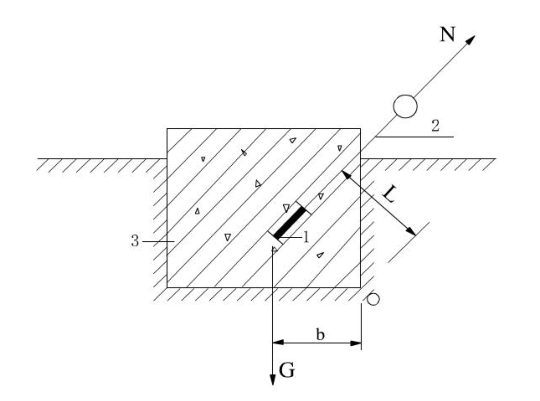

预埋混凝土地锚受力计算示意图

  根据JGJ276-2012《建筑施工起重吊装**技术规范》,D.0.8混凝土地锚的抗倾覆计算公式KNL≤Ga可知:


  G≥KNL/a


  式中:G-砼地锚自重:


  N-地锚的作用荷载;龙门起重机符合实验


  K-抗倾覆**系数,取1.5;


  L-N载荷*O点的垂直距离m;


  砼自重G*O点的垂直距离,取1m。


  ①刚性支腿预埋地锚验算


  刚性支腿外侧地锚**验算:


  钢丝绳拉力:单根缆风绳承受倾覆力矩F=7.8t=78kN,地锚与地面夹角约47.16o,地锚埋地深取1m,宽取2m,L取0.68m。


  G≥1.5×78×0.68÷1


  G≥79.56kN


  由此可得出:单个地锚的重量为79.56÷9.8=8.1t。龙门起重机施工机械吊运作业**技术措施


  下面进行地锚抗拔力验算:


  钢丝绳拉力:78kN


  地锚受向上拉力计算:


  缆风绳对地锚垂直向上拉力为:FY=F×sin47.16


  =78×sin47.16o=57.19kN


  **系数K取2


  根据计算公式G≧KFY/9.8得:G≧11.67t


  经计算支腿外侧地锚重量只要>11.67t,可满足抗拔力要求,故设置地锚两块(重约15t)。


  侧向土强度计算:


  根据JGJ276-2012《建筑施工起重吊装**技术规范》 ,D.0.8-2侧向土强度计算公式N1/bH<&eta;fH


  式中:N1-地锚所受水平力;


  b-地锚砼侧向的长度,取2m;


  H-地锚埋深,取1m;


  &eta;-降低系数,取0.45;


  fH-深度H处土的承载力设计值,取70Kpa。


  则:N1=78&times;cos47.16 o=53.03KN


  N1/bH=53.03/(2&times;1)=26.51KN/m2=26.51Kpa


  &eta;fH=0.45&times;70=31.5Kpa


  N1/bH<&eta;fH


  经验算侧向土强度符合要求。


  注:sin47.16&deg;、cos47.16&deg;、sin49.67&deg;、cos49.67&deg;为拉缆风绳与水平面角度。


  以上就是关于预制场龙门吊起重机地锚受力计算的相关内容,如果想要了解更多相关内容,请持续关注我们。
