桥式起重机的操作电器有哪些机械装置?

来源:未知   发布时间:2021-08-11 12:11  点击量:

  前面说到桥式起重机的电动机,今天继续分享桥式起重机的操作电器桥式起重机上的操作电器又称控制电器,主要包括控制器、接触器、继电器、熔断器、变频器、配电盘和控制开关等。

  (1)控制器

  控制器是一种具有多种切换线路的控制电器,它用以控制电动机的启动、调速、换向、制动以及线路的连锁保护,使各项操作按规定的顺序进行。

  目前桥式起重机上常用的控制器有凸轮控制器和主令控制器两种。

  1、凸轮控制器

  凸轮控制器由于其线路简单、维护方便,普遍用于控制中、小型起重机的运行机构和小型起重机的起升机构电动机中。其线路特点为:

  ①可逆对称线路,运行机构正、反方向档位数相同,具有相同的速变,从1-5挡速度逐级增加。

  ②控制绕线转子电动机时,转子串接不对称电阻,以减少转子触头的数量。

  ③控制起升机构电动机时,由于是位能负载,下降时电动机处于再生制动状态,下降速度大于同步速度,不能得到稳定低速,如需准确定位,只能靠点动来实现。

  凸轮控制器主要包括手柄(或手轮)、转轴、凸轮、杠杆、弹簧、定位棘轮等机械结构,拉线、链板等电器结构,上、下盖板、外罩及防止弧光短路的消护罩等固定防护结构。

  凸轮控制器的型号及代表的意义如下:

凸轮控制器的型号代表意义
凸轮控制器的型号代表意义

  目前,桥式起重机上常用的型号有KT10、KT12、KTJ14、KTJ15和KTJ16.图2-12为KT10型凸轮控制器外形图。

  2、主令控制器

  主令控制器是用于闭合、断开控制线路,通过磁力控制屏实现远距离操作的控制器。

  当起重机起升电动机功率比较大时,如果还用凸轮控制器接通或断开主电路,触头机构势必加大,控制器体积随之增大,频繁操作也就困难。所以,一般电动机功率超过45kW时,采用主令控制器只控制电流较小的控制电路(约5-10A),又不需要灭弧装置,且具有体积小、操作轻便的优点。但由于主令控制器的线路比较复杂,使用元件多、成本高,仅用于下列场合。

  ①电动机容量大,凸轮控制器容量不够。

  ②操作频繁高,每小时通断次数接近600次或600次以上。

  ③起重机构多,要求降低操作人员劳动强度。

  ④起重机构多,要求降低操作人员劳动强度。

  ⑤操作需要,如抓斗机构。

  ⑥要求起重机有较好的点动性能。

  主令控制器的型号表示方法如下:

主令控制器的型号
主令控制器的型号

  目前常用的主令控制器有LK14系列、LK15系列、LK16系列以及最近研制成功的LK18型等。LK14系列主令控制器的外形见图2-13.

  (2)接触器

  接触器是一种远程器,是接通或断开主电路,实现自动控制的一种通断开关电器。在起重机上,接触器用来控制电动机的启动、变速、制动和停止。由于它是用来电磁控制的,所以能远距离控制和频繁动作,并能实现自动保护。

  常用交流接触器的外形见图2-14

常用交流接触器的外形
常用交流接触器的外形

  接触器可分为交流接触器和直流接触器两大类,主要有CJ12系列、CJ20-50系列和3TH系列,目前在起重机上常用的接触器主要是CJ12系列转动式交流接触器,它的优点是条架式结构,体积小、重量轻,更换易损件容易,寿命长,安装方便。

  (3)继电器

  继电器也是一种自动控制用的电器,它与接触器不同的是:接触器是切换主电路的,而继电器是切换控制电路的,所以它的容量小,一般不需要消弧装置,结构简单、体积小、重量轻,但对继电器动作的准确性要求较高。

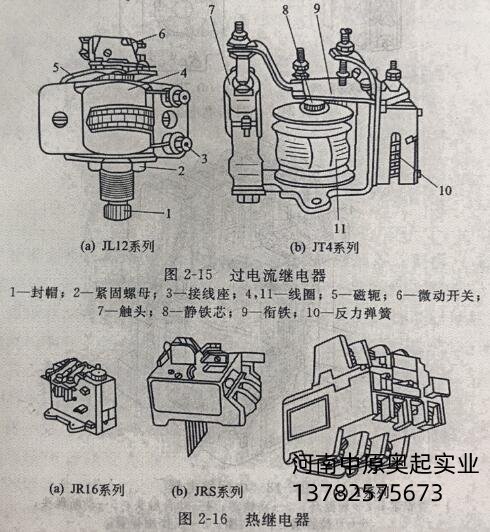

  继电器按用途不同,可分为保护继电器和控制继电器两大类,保护继电器中有过电流继电器(图2-15)和热继电器(图2-16) ,控制继电器中有时间继电器(图2-17)和中间继电器(图2-18)等。

过电流继电器和热继电器
过电流继电器和热继电器

时间继电器和中间继电器
时间继电器和中间继电器

  过电流继电器是在发生电路短路或严重超载是迅速切断电流用的。时间继电器是用来延迟触电闭合或断开的自动控制电器。热继电器是用来反应被控对象发热状态的保护电器。

  (4)熔断器

  熔断器是由特殊导电材料制成的一种器件,当通过它的电流大于一定值时,能依靠自身产生的热量使溶体熔化而自动分断电路,因此可用于短路保护。熔断器的外形如图2-19所示。

熔断器
熔断器

  熔断器大致可以分为以下几类:插入式熔断器(瓷插)、螺旋式熔断器、封闭式熔断器、快速熔断器、高分断力熔断器等。

  熔断器的特性是:当流过溶体的电流较大时,熔断时间就短,而电流较小时,熔断时间就较长,甚至不会熔断。因此对溶体来说,其动作电流动作时间特性(安秒特性)为反时限特性,如图2-20所示。

  每一溶体都有一z小熔断电流,一般情况下,溶体的z小熔断电流为溶体的额定电流之比约为1.25,也就是说,额定电流为10A的溶体在电流12.5A一下时不会熔断。

  由此可见,熔断器只能祈祷短路保护作用,不能起过载保护作用。

熔断器的安秒特性
熔断器的安秒特性

  (5)变频器

  变频器即电压频率变换器,是可将固定频率的交流电变换成频率、电压连续可调的交流电,以供电动机运转的电源的装置。

  随着电子技术的飞速发展,具有微电脑技术、PWM技术及矢量变换技术和能量回馈技术的起重专用技术的出现,使新一代桥式起重机的力学性能曲线基本上位一簇平行直线。它制动力矩大,完全实现了宽范围的无极变速。采用专用变频技术的起重机,重载低速启动可靠,运行平稳,控制精度高,利用频率检测控制制动器开闭,彻底解决了“溜钩”问题;利用电流回馈技术把电动机再生能量回馈电网,既提高了系统效率,也提高了系统的安全性;PLC的控制,减少了故障点,使系统的可靠性提高,所以变频技术有节能、维护工作量小、自动控制性能好的优点。

  (6)配电盘和控制开关

  配电盘(保护盘)是桥式起重机的总控制中心,电流引入后,首先到配电盘上,再分配到各个电动机上。

  配电盘通常装有总刀闸、主接触器、过电流继电器、容电气以及指示灯等保护用电器,总刀闸的操作手柄及按钮都装有配电盘的外边。

  桥式起重机上所用的控制开关种类繁多,主要类型有刀开关(闸刀开关、铁壳开关、隔离开关)、组合开关(无限位组合开关、倒顺开关)、空气开关和行程开关等。

  以上就是关于桥式起重机的操作电器有哪些机械装置的相关内容,想要了解更多相关内容,请持续关注我们。
