龙门吊总接触器和运行机构接触器

来源:未知   发布时间:2021-04-10 11:25  点击量:

  一、龙门吊总接触器和运行机构接触器

  主接触器和运行机构接触器,均可按AC1工作制选择,但应核算其分断能力,应能分断接触器下端头可能发生的最大短路电流。参见对应断路器的计算。

  二、龙门吊漏电保护

  (1)在TN-S接地系统中,可选用300mA灵敏度的专用漏电保护器件,也可选择断路器漏电保护选件,提供火灾防范和绝缘故障监测。

  (2)在TT接地系统中,应采用300mA灵敏度的B型漏电保护器件,以保证变频器直流侧的间接接触保护。

  (3)对于IT接地模式,在提供漏地保护的同时,还应选用绝缘检测器件进行第一次绝缘故障的检测。

  三、龙门吊重点保护线路和器件

  理论上,整个电控系统的每段电缆(连接线)都应该处在短路和过载保护之下。对于无法安排保护的线路(一般来说,这种情况是无法避免的),应在原理图上对这类线路进行标注(图6-7),并在布线时加以特殊处理。

  图6-8是一个未被短路和过载保护覆盖的线路的一个实例。图6-8中2个5A断路器的进线部分,无法被上游1000A的断路器所保护。

  对重点保护线路和器件的处理,通常有以下几种方式。

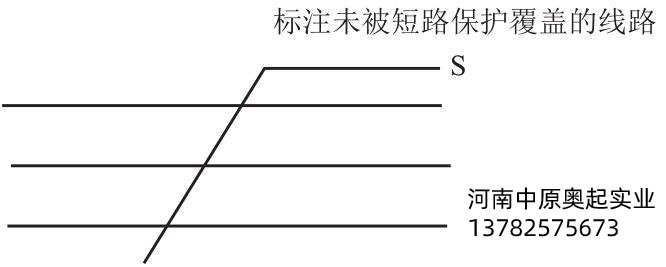

图6-7未被保护覆盖的电路的标注

图6-7未被保护覆盖的电路的标注

  (1)安装在显眼的和易于维护的位置,不允许敷设在机柜或金属框架背面和走线槽(包括管道)内;

  (2)相关线路尽可能短;

  (3)使用绝缘夹具平铺固定,不允许将电缆捆绑在一起;

  (4)应与其他电缆和易燃物体隔离;

  (5)导体截面在下游设备允许的条件下,尽可能接近上游电缆的截面。在图6-8的实例中,5A断路器的上游应选用其进线端子所允许的最大截面电缆。
图6-8无法避免的未被保护电路

  (6)尽可能采用带绝缘的导体。如带护套的电缆或套上绝缘热塑套管的铜母排。

  (7)与其他导体之间的距离,在电压≤440V,≤620V和≤1000V时,分别为20mm,25mm和32mm。

  以上就是关于龙门吊总接触器和运行机构接触器的相关内容,如果想要了解更多相关内容,请持续关注我们。
