相对刚性端梁结构,龙门吊的端梁只承受较小的剪力和弯矩,计算相对较简单。由两个车轮支承类似台车型式的端梁(图4-31、图4-32),端梁截面高度较小,可以考虑选用高强度材料的大车车轮,其车轮直径要减小很多。

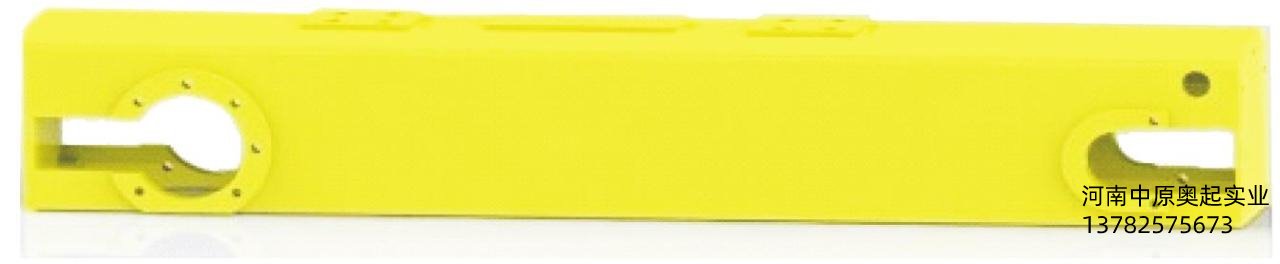

图4-31小龙门吊大车端梁
龙门吊分小欧式和中欧式端梁。为了增加端梁的强度、刚性和外表美观,小龙门吊推荐使用方管型钢做端梁。
以小龙门吊的端梁分析为例,端梁通过两块中间连接板和主梁连接(图4-33中2—2和3—3截面),为了减小端梁组装时的附加应力,推荐两块中间连接板在组装端梁时加工连接面。在端梁的设计计算时主要考虑1—1、4—4截面承受剪力,2—2、3—3截面承受弯矩和剪力的复合应力,1—1、4—4截面通过两边加贴板增强局部强度和刚性。计算的h1值除了考虑能承受剪力作用外,还需考虑车轮与端梁上盖板底面留有一定的安全距离,一般留30~60mm,端梁的自重带来的应力忽略不计。
图4-32中龙门吊大车端梁
图4-33小龙门吊大车端梁的实际位置受力分析
M2=P1·L1 (4-27)
M3=P4(L-L1-L2) (4-28)
式中 S——端梁支承截面半面积对水平重心轴线x-x的静矩(mm3);
t1——端梁腹板的厚度(mm);
t0——端梁内净宽(mm);
P1、P2、P3、P4——端梁在截面1—1;2—2;3—3;4—4的剪力;
M2、M3——端梁在截面2—2;3—3的弯矩;
σ2、σ3——端梁在截面2—2;3—3的正应力;
τ1、τ2、τ3、τ4——端梁在截面1—1;2—2;3—3;4—4的剪应力;
[σⅠ]——第Ⅰ类载荷的许用应力。
P1、P4的计算,参见4.4龙门吊运行机构设计。
