大车主梁和端梁由主梁两端的承压梁和端梁连接,在其厚度为δ4的承压梁下盖板处用定位销和高强度螺栓与大车端梁定位连接(图4-26),其主梁在跨端承受由小车自重和最大额定起重量对其起剪压作用R,和大车总重对承压梁的剪压作用Gd。

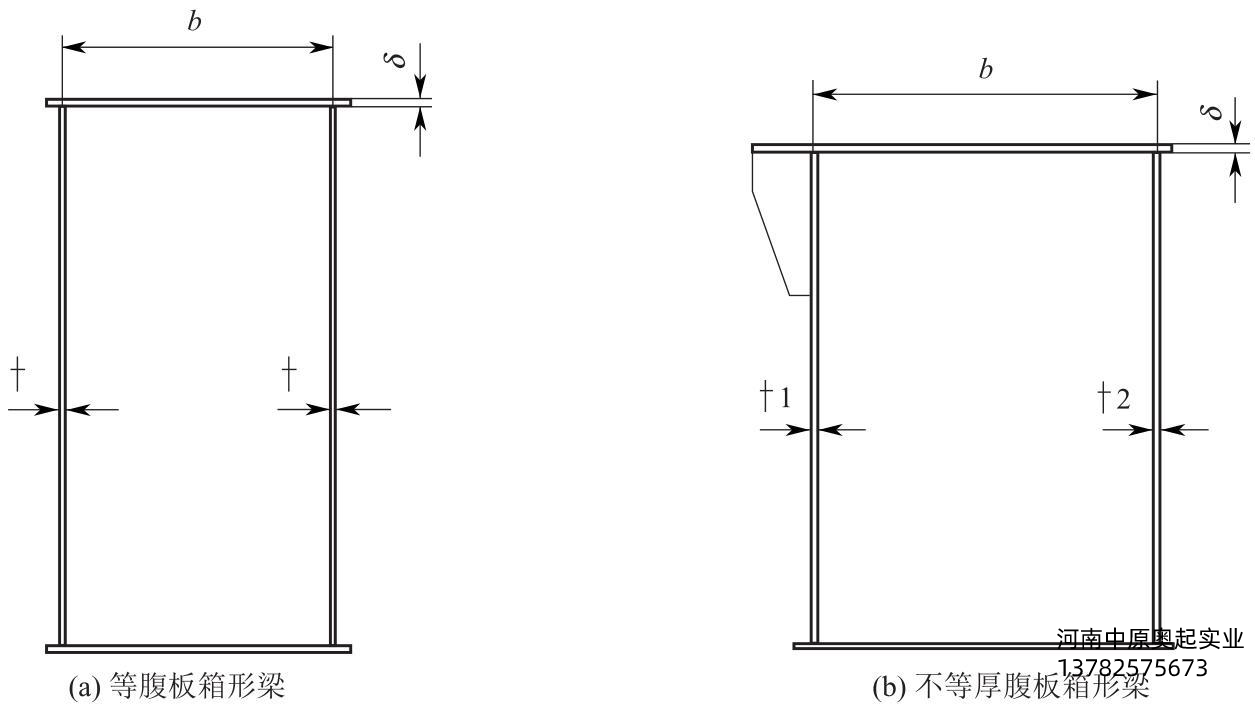

图4-24箱型梁截面

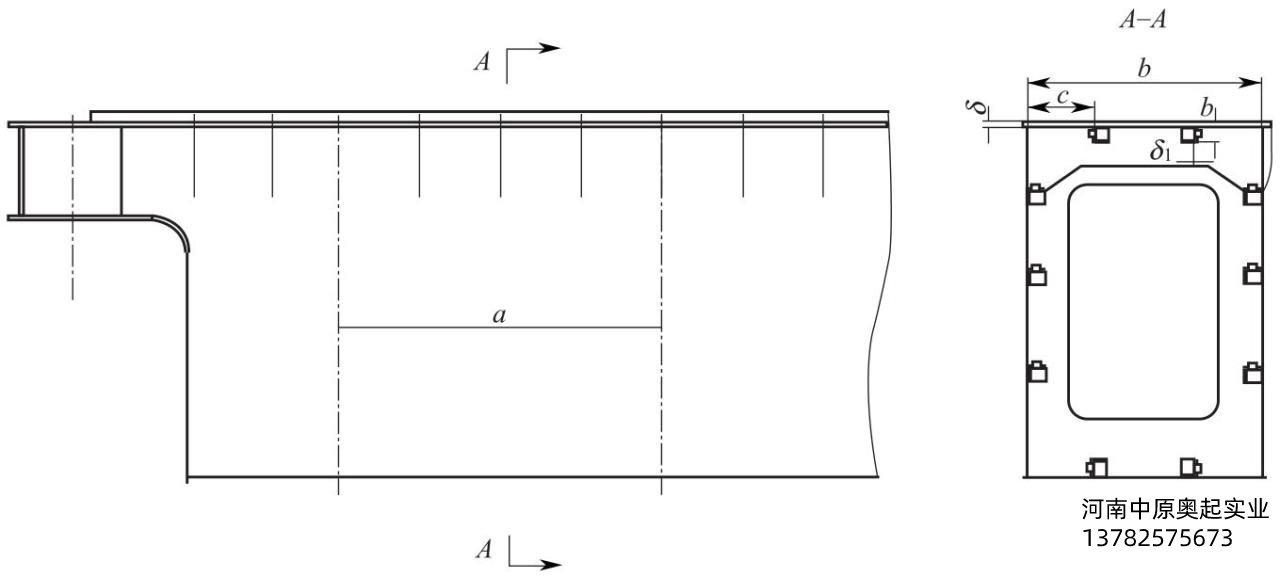

图4-25上下盖板加劲杆的布置

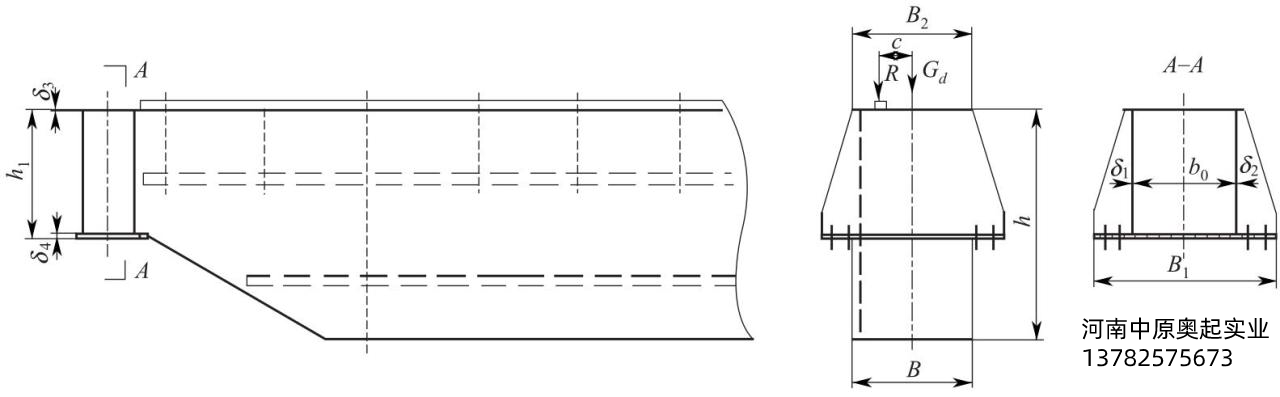

图4-26承压梁计算相关尺寸
如果把y1近似计算成,则:

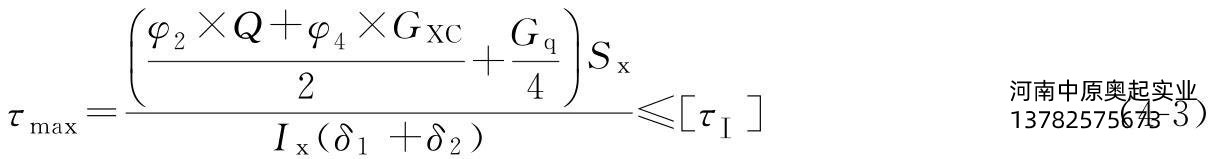

式中 τmax——主梁在跨端的最大剪应力;

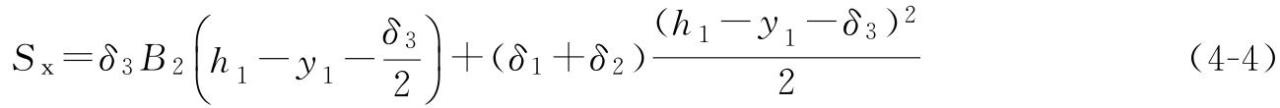

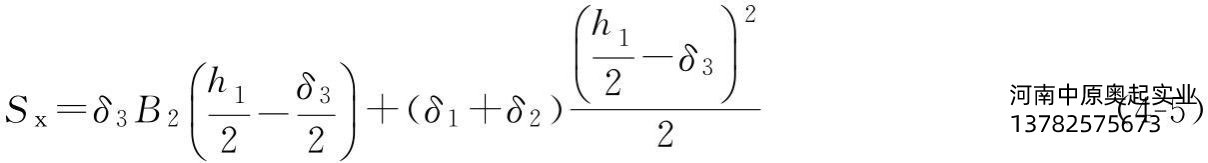

Sx——主梁跨端位置,承压梁上盖板截面积对中性轴的静面矩(mm3);
Ix——主梁跨端位置,承压梁的截面惯性矩(mm4);
δ1——主梁跨端位置,承压梁的主腹板厚度(mm);
δ2——主梁跨端位置,承压梁的副腹板厚度(mm);
δ3——主梁跨端位置,承压梁的上盖板厚度(mm);
δ4——主梁跨端位置,承压梁的下盖板厚度(mm);
y1——主梁跨端位置,承压梁的截面质心至上盖板顶面的距离(mm)。
主梁两端和端梁连接的承压梁需设置局部加筋板,按公式设计承压梁比较安全。设计主梁的主、副腹板厚度δ1、δ2和主梁净空宽度b0、上盖板宽度B2、承压梁下盖板宽度B1都已确定。承压梁的高度h1可以先按经验公式取值,再通过计算公式和有限元来验算。对63~300t中欧式和大于300t的大欧式主梁,为了加固和端梁连接的承压梁,一般将连接处的上下盖板、主副腹板加厚。加厚的上下盖板、主副腹板和主梁的上下盖板、主、副腹板在里侧错开对接,接口处外表面保持平整(图4-27)。对小欧式主梁连接处的上下盖板、主、副腹板可以不加厚,以计算出的应力大小来决定局部加强。端梁和主梁连接的承压梁高度h1和下盖板宽度B1按经验公式取值。
图4-2763~320t欧式大车主梁跨端加厚位置示意图
h1=(0.25~0.5)h (4-6)
B1=(1.2~1.6)B2 (4-7)
式中 h1——承压梁的高度,一般跨度小取
小值,跨度大取大值;
h——主梁的高度;
B1——承压梁下盖板的宽度;
B2——承压梁上盖板的宽度(图4-26)。
单小车主梁的其他说明
单小车主梁的强度、局部稳定性、疲劳强度、刚度、横向框架抗扭刚度、上拱度、接头、主要焊缝计算,和传统桥式起重机主梁一样。
