起重设备跨距的测量法

来源:本站   发布时间:2021-09-24 02:36:02  点击量:37

  起重机跨距的测量法,起重设备跨距的精确测量也就是起重设备路轨间距的精确测量,起重设备路轨跨距精确测量时生产制造安裝起重设备前十分关键的一步。一旦门式起重机跨距精确测量错误会造成 起重机无法安装应用,需二次改动。因此起重设备跨距精确测量时十分重要的,那麼起重设备路轨跨距该怎么精确测量,今日就给大伙儿介绍下。

  1.通用性桥(门)式起重设备跨距精确测量标准应满足以下要求:

  1.1.房间内桥起重机跨距精确测量应程度置放;

  1.2.户外单双梁起重机跨距精确测量应程度置放,并在没有风状况下精确测量;

  1.2.精确测量起重设备跨距时,卷尺和起重设备路轨的环境温度应一致,卷尺不可晃动并当然松驰;

  1.3.卷尺应经省一级认同的计量检定机构检验达标,并在期限内;

  1.4.起重设备跨距不可以根据测算,务必要具体精确测量;

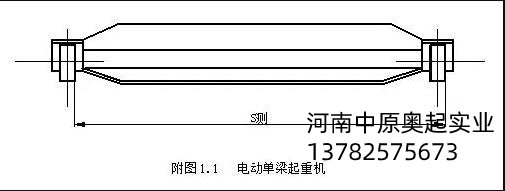

单梁起重机跨度图

  2.门式起重机起重设备跨距的误差△S应按住式测算:

  △S=S侧+△1+△2-S(附1.1)

  式中:S侧——跨距平均误差(mm);

  S——跨距标准偏差(mm);

  △1——卷尺计量检定调整值(mm);

  △2——卷尺的校正值(mm),可按附注1.1或附注1.2选值;

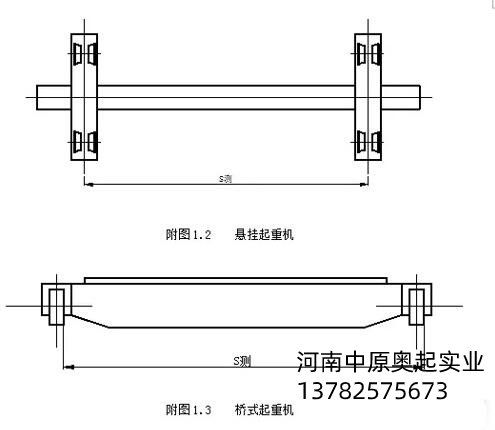

桥式起重机跨度测量图

  3.起重设备跨距精确测量的部位宜按图下1.1~图下1.4明确。

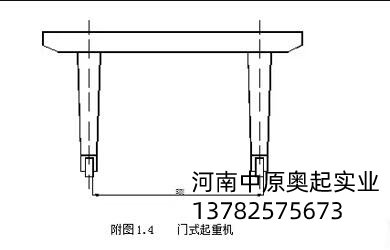

门式起重机跨度测量图

  1.卷尺测算调整值由计量检定单位给予(正或负),下面的图为桥式起重机路轨跨距精确测量.双梁起重机路轨跨距精确测量.起重机路轨跨距精确测量.大中型装卸桥路轨跨距精确测量.组件路轨跨距精确测量。

桥门式起重机轨道跨度测量图

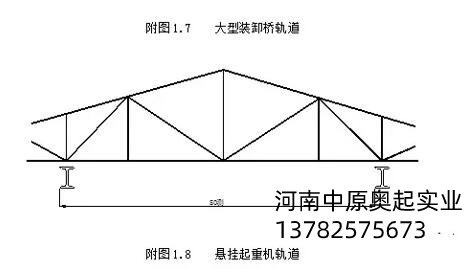

悬挂起重机跨度测量图

  2.起重设备路轨跨距的误差△S0应按住式算:

  △S0=S0测+△1+△2+△3-S0(附1.2)

  式中:△S0——路轨跨距平均误差(mm);

  △1——卷尺计量检定调整值(mm);

  △2——卷尺调整值(mm),按附注1.1或附注1.2选值;

  △3——溫度调整值(mm)。溫度调整值按住式测算:

  △3=αS0(t-20)(附1.3)

  式中:α——卷尺热膨胀系数11.5×10-6/℃;

  t——精确测量时的具体溫度(℃);

  S0——起重设备路轨跨距的标准偏差(m)。

测量单双梁桥门式起重机时钢卷尺修正值图

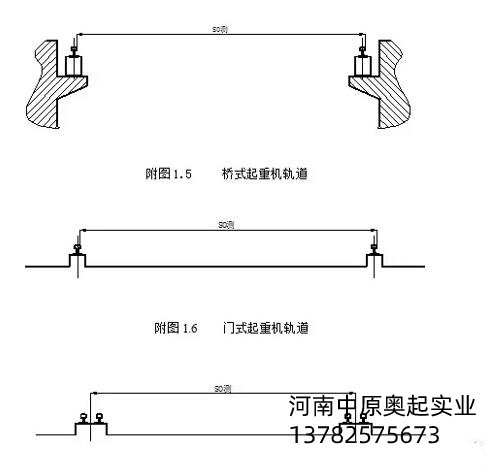

  6.起重设备路轨跨距精确测量的部位宜按图下1.5~图下1.8明确。
